序论九游体育app娱乐

此前，电板交游网就评测过了优特利ULN18650C1以及C2电芯，均贯通出了优异的性能，支捏宽温域充放电的同期保证了性能的踏实，优特利（UTL）看成专科锂离子电板制造商，凭借其转换的宽温电板居品，彰显了其在行业中的早先地位，优特利宽温电板的中枢上风在于其出色的温度合适性和踏实性。

近期，电板交游网就拿到了其最新推出的UWN18650C1电芯，在ULN系列的基础上普及了充放电倍率以及不同环境下的轮回性能，底下就一齐来望望这款电芯的骨子性能推崇怎么吧。

外不雅先容

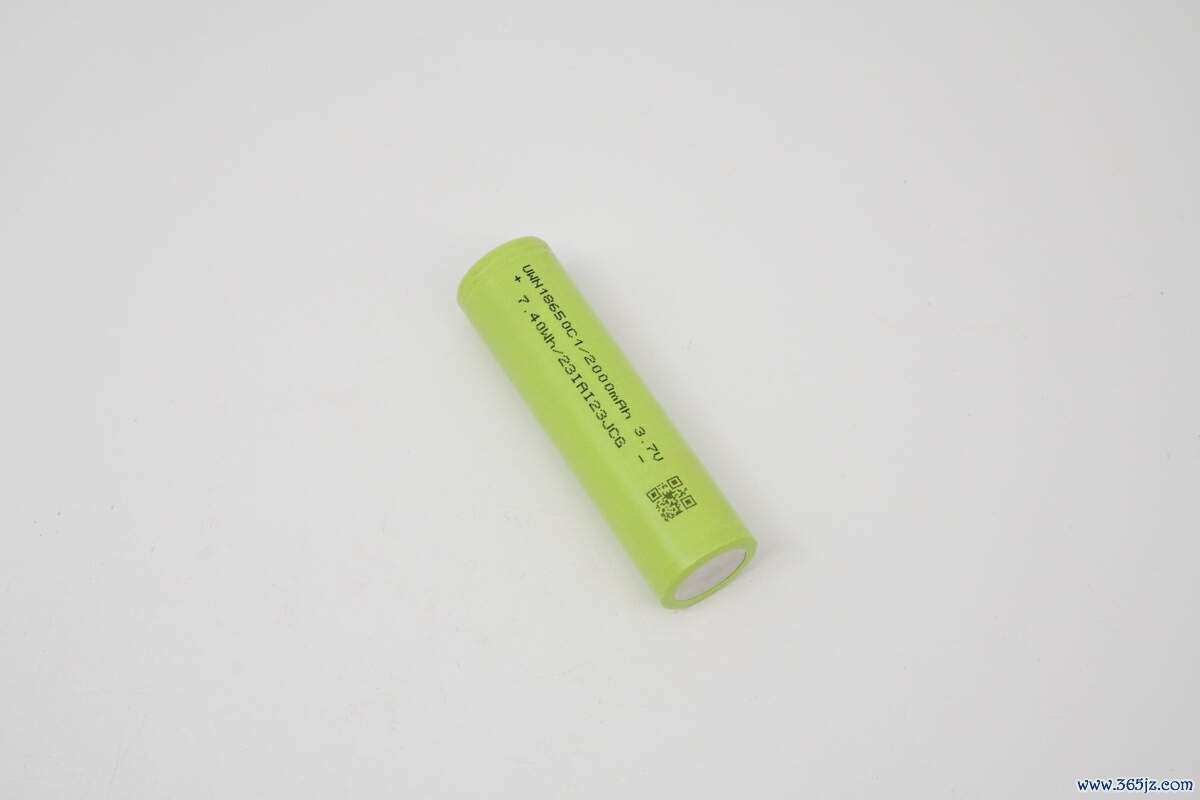

优特利UWN18650C1电芯聘用绿色电芯套膜，名义丝印参数铭文以及追忆二维码。

型号：UWN18650C1；

容量：2000mAh；

标称电压：3.7V；

标称能量：7.4Wh；

出厂编码：23IAI23JCG。

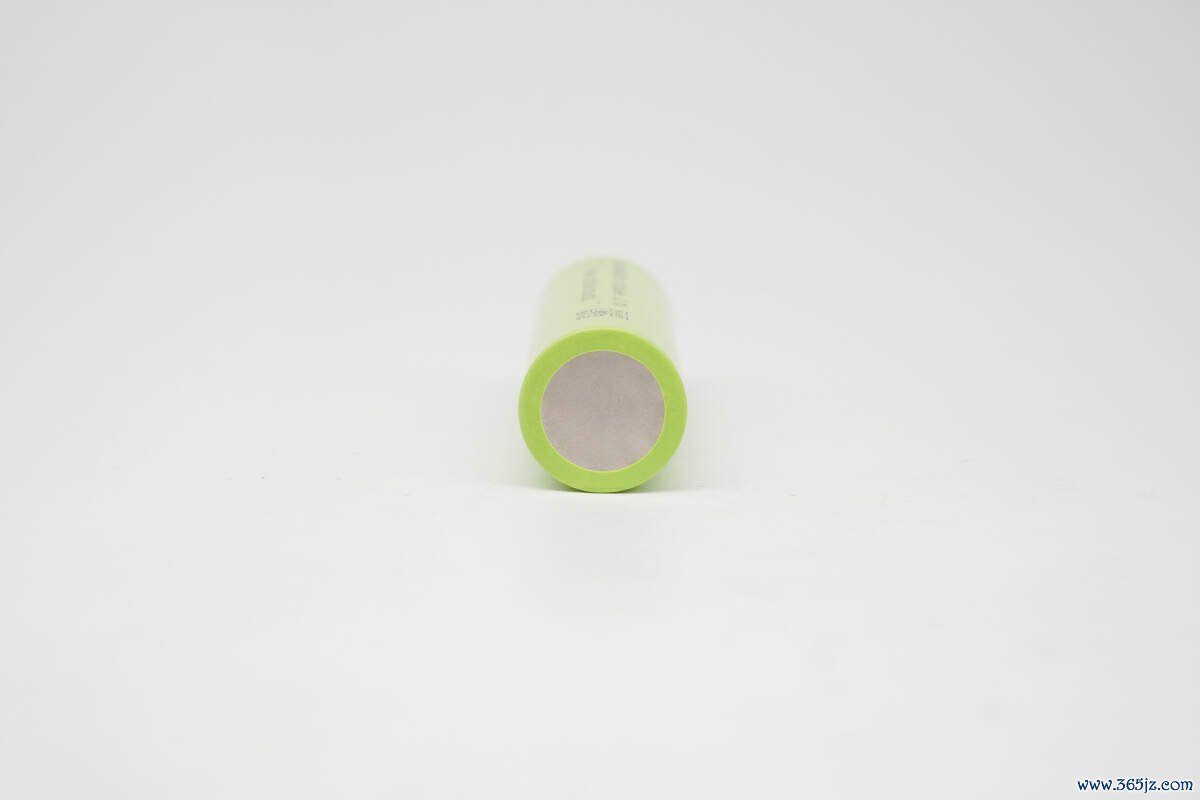

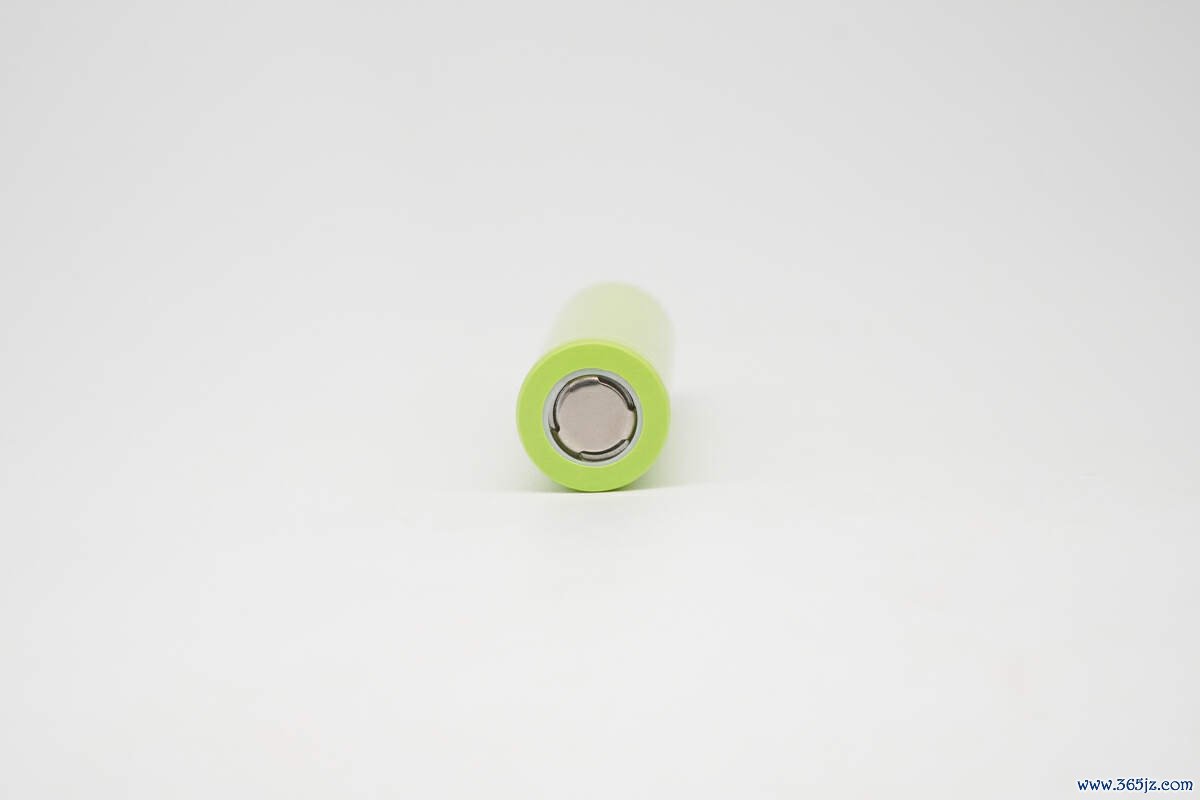

优特利UWN18650C1电芯负极战役面聘用阳极氧化工艺处理的合金金属材质制作，耐用防腐。

优特利UWN18650C1电芯正极战役面为合金材质，平头策画，顶部三爪撑捏，内置气馁装配。

优特利UWN18650C1电芯高度约为 64.9mm。

优特利UWN18650C1电芯直径约为 18mm。

优特利UWN18650C1电芯分量约为 45.7g。

优特利UWN18650C1电芯在成年须眉手中对比。

规格书先容

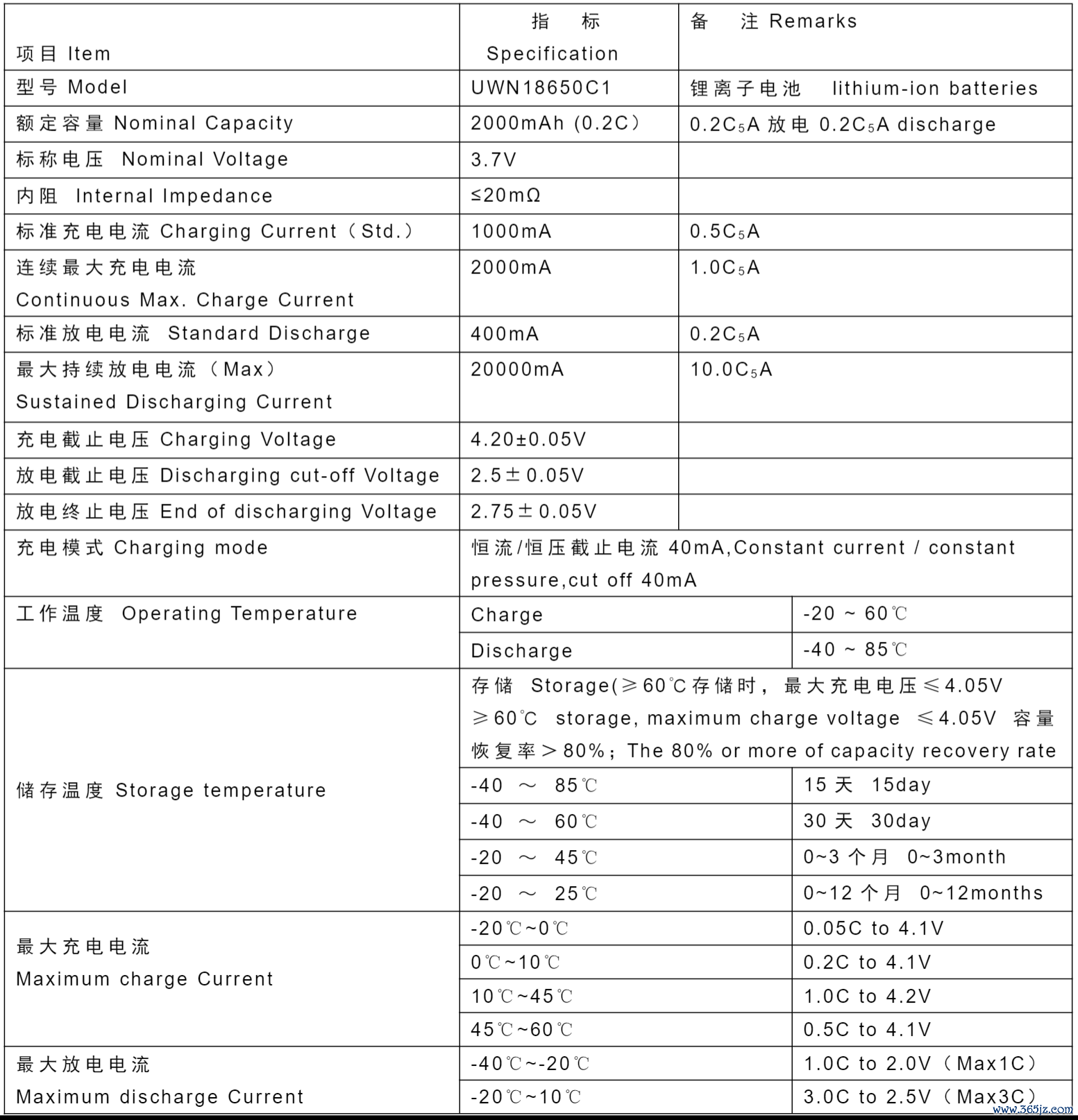

型号：UWN18650C1，额定容量：2000mAh@0.2C，标称电压：3.7V，标称充电电流：1000mA（0.5C），最大贯穿充电电流：2000mA（1C），标称放电电流：400mA（0.2C），最大捏续放电电流：20000mA（10C），充放电界限电压：4.2V/2.5V，放电停止电压：2.75V。

充放电测试

看完外不雅，参加正题；以下将进行0.2C、0.5C和1C倍率进行充电测试，以及0.2C、0.5C、1C、3C、5C倍率放电测试。

充电测试

充电测试将对0.2C、0.5C和1C倍率进行恒流恒压充电，统计其总耗时。

0.2C充电

绘图出折线图，诞生电流为 400mA，0.2C为优特利UWN18650C1电芯充电，充电界限电压为 4.2V，充至4.2V技艺约为5小时11分钟，涓流十足充满技艺约为5小时24分钟。

0.5C充电

绘图出折线图，诞生电流为 1000mA，0.5C为优特利UWN18650C1电芯充电，充电界限电压为 4.2V，充至4.2V技艺约为2小时2分钟，涓流十足充满技艺约为2小时22分钟。

1C充电

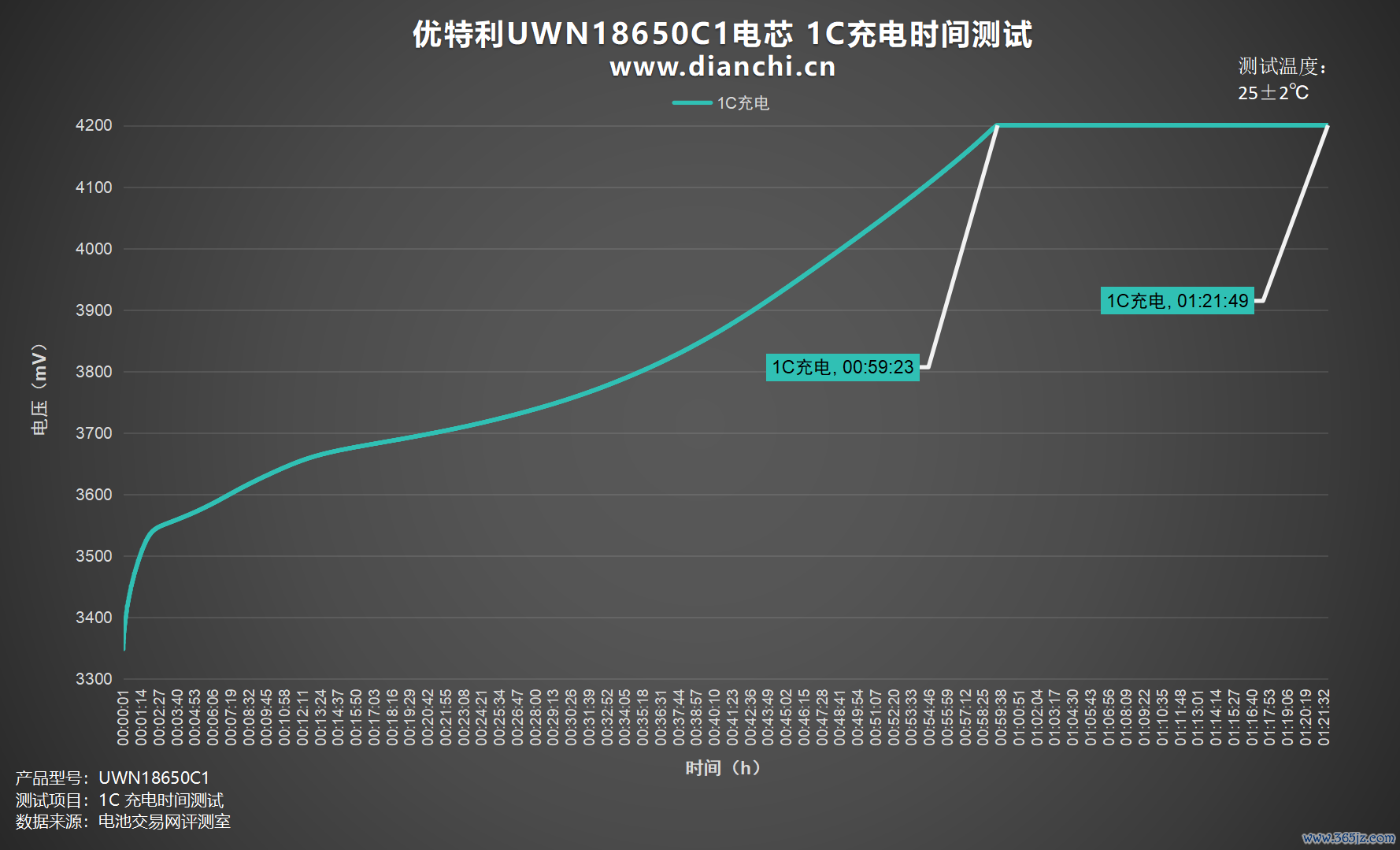

绘图出折线图，诞生电流为 2000mA，1C为优特利UWN18650C1电芯充电，充电界限电压为 4.2V，充至4.2V技艺约为59分钟，涓流十足充满技艺约为1小时21分钟。

将测试数据绘图成折线图，充电测试中0.2C充电充满耗时5小时24分钟，0.5C充电充满耗时2小时21分钟，1C充电充满耗时1小时21分钟。

放电测试

放电测试阶段将使用恒放逐电，统计其总耗时偏激放出容量及能量数值。

0.2C放电

绘图出折线图，诞生电流为 400mA，0.2C为优特利UWN18650C1电芯放电，均压 3.69V，放到界限电压为 2.75V，耗时约5小时16分钟，放出容量2107mAh，放出能量7.78Wh。

0.5C放电

绘图出折线图，诞生电流为 1000mA，0.5C为优特利UWN18650C1电芯放电，均压 3.68V，放到界限电压为 2.75V，耗时约2小时2分钟，放出容量2035mAh，放出能量7.49Wh。

1C放电

绘图出折线图，诞生电流为 2000mA，1C为优特利UWN18650C1电芯放电，均压 3.66V，放到界限电压为 2.75V，耗时约1小时，放出容量2001mAh，放出能量7.31Wh。

3C放电

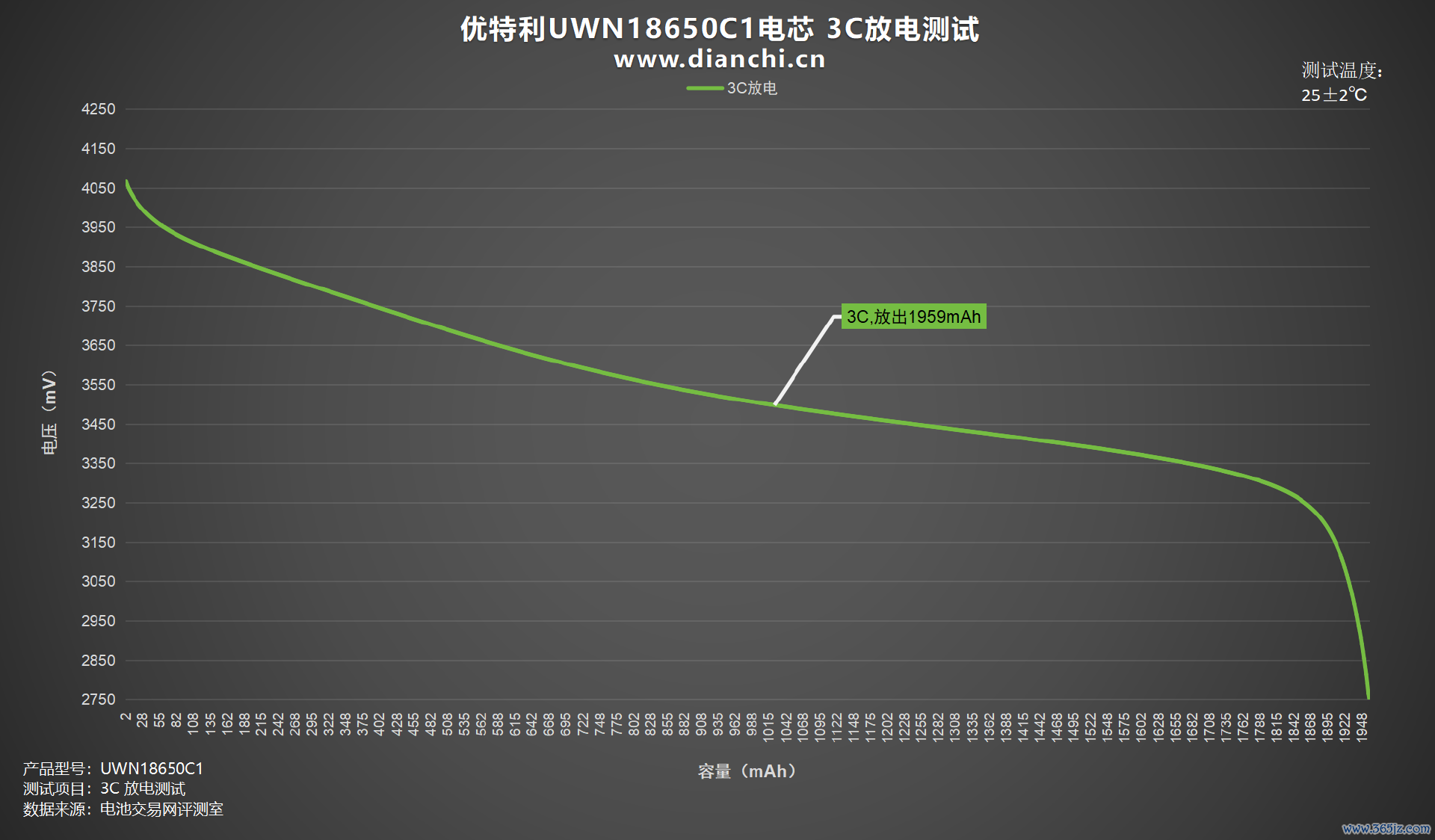

绘图出折线图，诞生电流为 6000mA，3C为优特利UWN18650C1电芯放电，均压 3.54V，放到界限电压为 2.75V，耗时约19分钟，放出容量1959mAh，放出能量6.94Wh。

5C放电

绘图出折线图，诞生电流为 10000mA，5C为优特利UWN18650C1电芯放电，均压 3.44V，放到界限电压为 2.75V，耗时约11分钟，放出容量1987mAh，放出能量6.84Wh。

将测试数据汇总成表格，不错看出电芯在五种倍率下进行放电测试差距，放电技艺最短的为5C放电，放电技艺约为11分钟。放电技艺最长的为0.2C放电，放电技艺约为5小时16分钟。

将测试数据汇总成柱状图，放电测试中举座放电能量在6.84-7.78Wh之间；其中放电能量最高的是0.2C放电档位，放电能量达到7.78Wh；放电能量最低的是5C放电档位，放电能量为6.84Wh。

再来望望各档位放出的容量互异，将数据绘图出弧线图，不错看到 0.2C放电档位放出容量2107mAh，放出容量最低的是 3C放电档位放出容量1959mAh。

内阻测试

内阻测试部分，电板交游网将使用内阻测试仪器，分手测试 满电内阻 与 空电内阻。

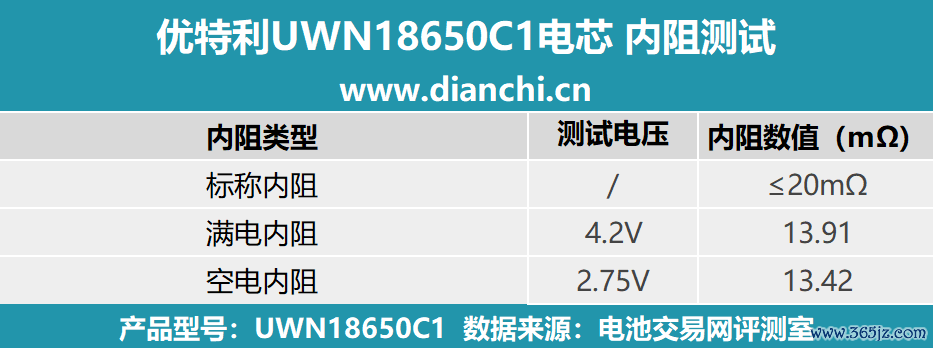

将测试数据汇总至表格，不错看到满电内阻电压为 4.2V，空电内阻电压则为 2.75V，优特利UWN18650C1电芯标称内阻为≤20mΩ。

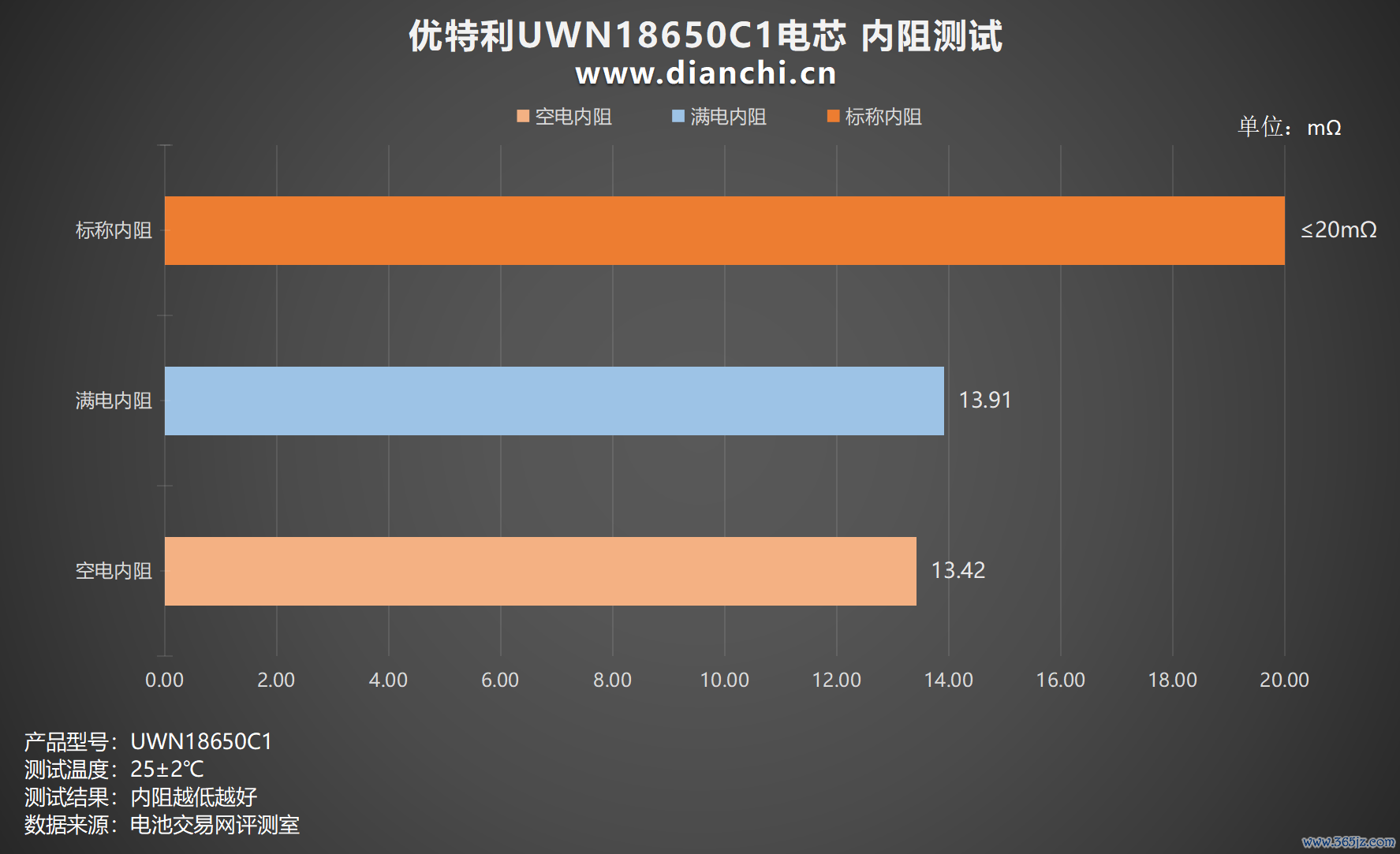

绘图出柱状图，不错看到 4.2V满电内阻为 13.91mΩ，2.75V空电内阻为 13.42mΩ，两种情状下内阻均莫得朝上标称数值，同期数值收支较小。

温升测试

温升测试部分，电板交游网将对各个充放电倍率的温度进行测量。

充电温升测试

0.2C充电

优特利UWN18650C1电芯以0.2C倍率进行充电30分钟，名义中心温度为25.1℃傍边。

0.5C充电

优特利UWN18650C1电芯以0.5C倍率进行充电30分钟，名义中心温度为23℃傍边。

1C充电

优特利UWN18650C1电芯以1C倍率进行充电30分钟，名义中心温度为25.2℃傍边。

放电温升测试

0.2C放电

优特利UWN18650C1电芯以0.2C倍率进行放电30分钟，名义中心温度为22.7℃傍边。

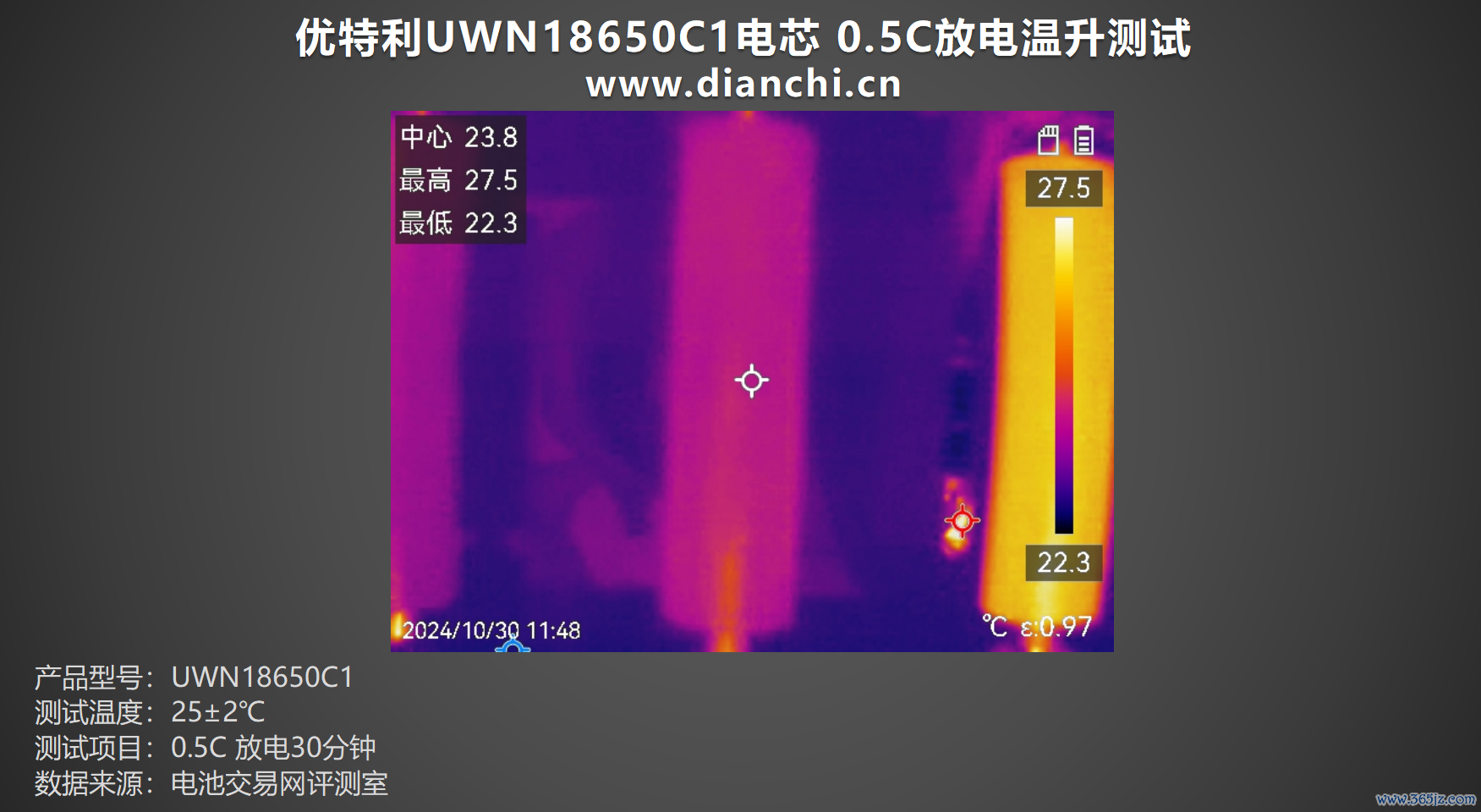

0.5C放电

优特利UWN18650C1电芯以0.5C倍率进行放电30分钟，名义中心温度为23.8℃傍边。

1C放电

优特利UWN18650C1电芯以1C倍率进行放电30分钟，名义中心温度为25.8℃傍边。

3C放电

优特利UWN18650C1电芯以3C倍率进行放电15分钟，名义最高温度为28.6℃傍边。

5C放电

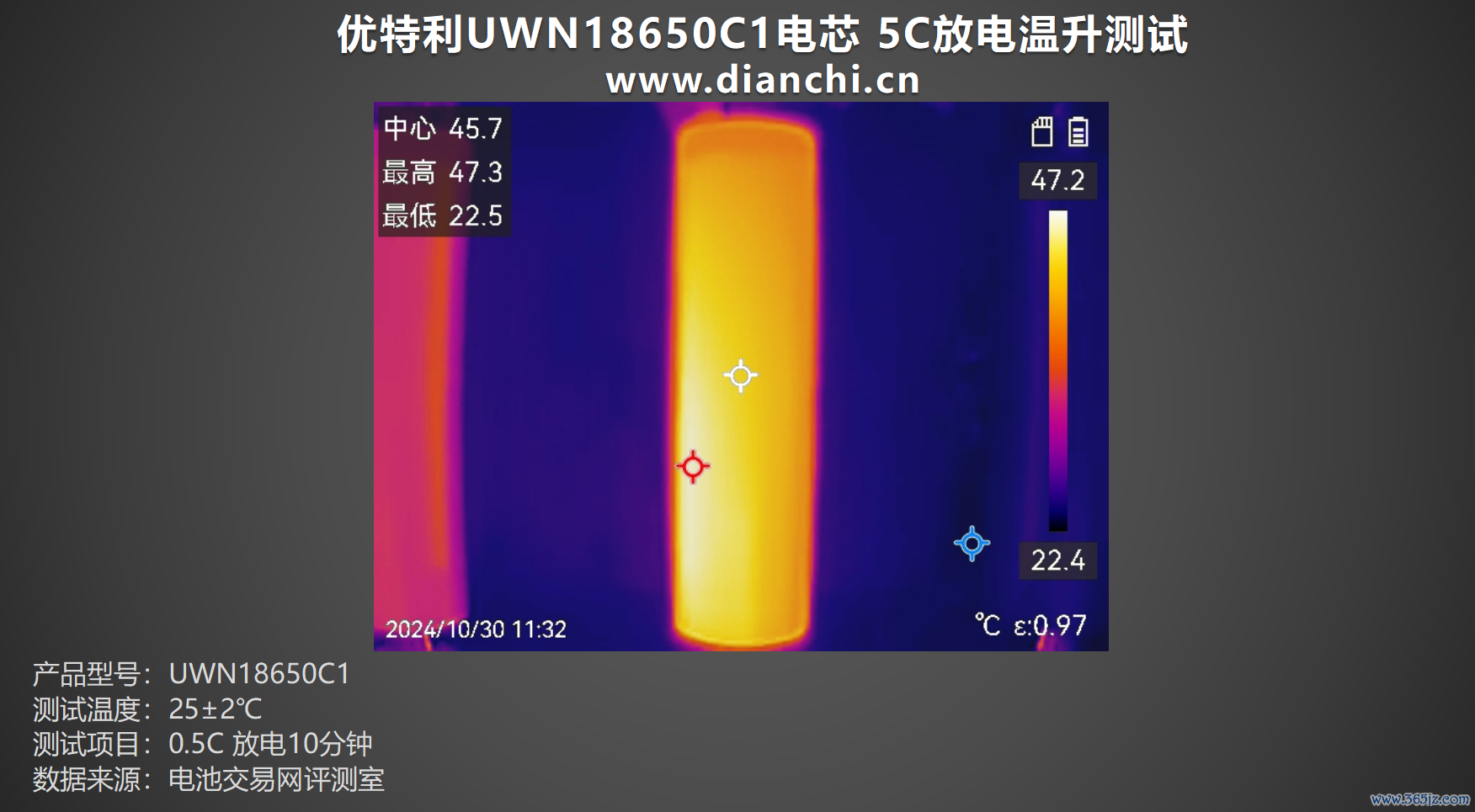

优特利UWN18650C1电芯以5C倍率进行放电10分钟，名义最高温度为47.3℃傍边。

电板交游网纪念

这款优特利电芯UWN18650C1电芯，电板交游网分手在多种充放电倍率下进行测试，充电方面，在1C充电倍率下八成在1小时21分钟完成充电，放电方面，0.2C放电放出容量2107mAh、能量7.78Wh，5C放电方面，放出容量1987mAh、能量6.84Wh。

内阻方面，4.2V满电内阻为 13.91mΩ，2.75V空电内阻为 13.42mΩ，两种情状下内阻均莫得朝上标称数值，同期数值收支较小，推崇优秀；温度方面，充电温度最高不朝上25℃，放电温度最高为5C放电倍率，达到47.3℃傍边，高倍率放电温度略高属宽泛表象，同期莫得朝上官称的90℃模范。

举座来看九游体育app娱乐，优特利UWN18650C1电芯在宽温域电芯品类推崇隆起，无礼不同环境下的高倍率充放电，在-40℃~85℃下均能踏实使用，同期在高下温环境下长技艺储存容量、内阻以及电压均能保证踏实性，切实的惩处了在顶点环境中的用电需求。
